Slik velger du riktig kapsling og apparatskap for ditt prosjekt

Steg for steg – slik velger du riktig kapsling for din applikasjon

• Riktig kapsling beskytter elektronikken og gir sluttproduktet lengre levetid, også i krevende miljøer.

• Et gjennomtenkt kapslingsdesign øker produktets verdi og styrker merkevarens identitet – både visuelt og funksjonelt.

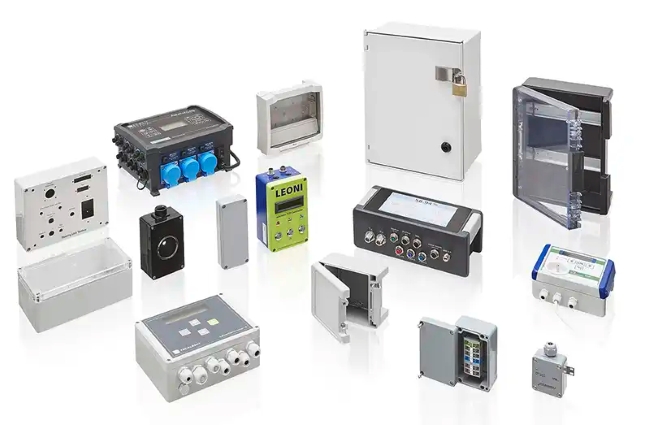

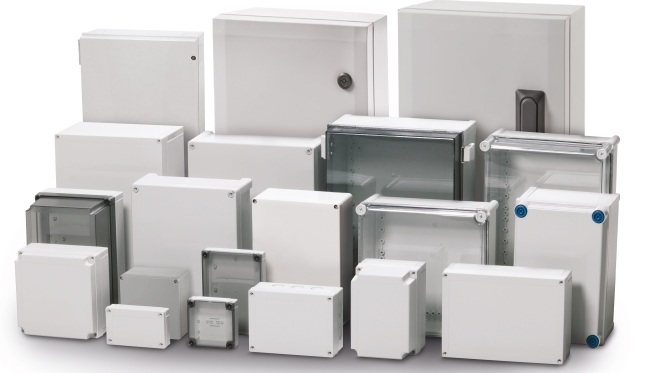

• ETM4U tilbyr et av markedets bredeste sortiment, med over 5 000 standardkapslinger fra Bopla samt hele sortimentet fra Fibox og nVent SCHROFF. Alt er tilgjengelig via lager i Finland, Tyskland og Norge for rask og sikker levering.

Velg kapsling tidlig – en avgjørende faktor for kostnad og funksjon

• Velg kapsling så tidlig som mulig i utviklingsprosessen – det reduserer risikoen for omkonstruksjoner og holder totalkostnaden nede.

• Å velge kapsling når alle parametere allerede er låst, fører ofte til at man må velge en større og dyrere modell, siden alle tre dimensjoner må passe nøyaktig.

• Våre varemerker og produktfamilier tilbyr kapslinger i mange ulike størrelser, noe som gjør det enkelt å bruke en enhetlig designlinje på tvers av flere produkter og serier.

• ETM4U har lang erfaring med kapslingsløsninger og hjelper daglig kunder med å finne riktig kapsling – fra standard til kundetilpassede alternativer. Denne ekspertisen får du som kunde direkte nytte av.

Kundetilpasset, standard eller helt unikt – vi hjelper deg å velge riktig kapsling

• ETM4U kundetilpasser kapslinger med hulltaking, bearbeiding og bestykning i henhold til dine spesifikasjoner. En enkel måte å få en kapsling som er klar til bruk direkte ved levering.

• Finner du ingen kapsling som passer? Da kan vi også hjelpe deg med å utvikle en helt unik og skreddersydd kapsling, tilpasset ditt produkt, funksjon og miljø.

• Nedenfor finner du en oversikt over viktige faktorer du bør ta hensyn til når du skal velge den optimale kapslingen for din applikasjon.

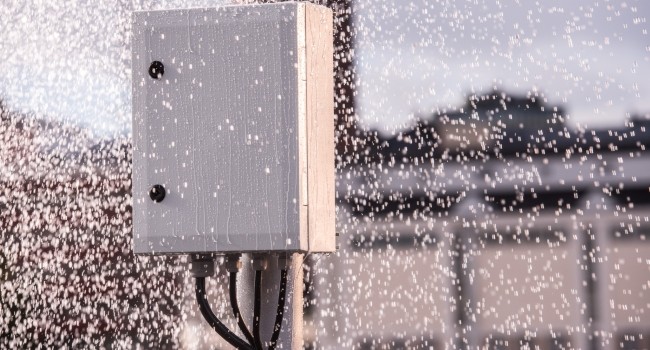

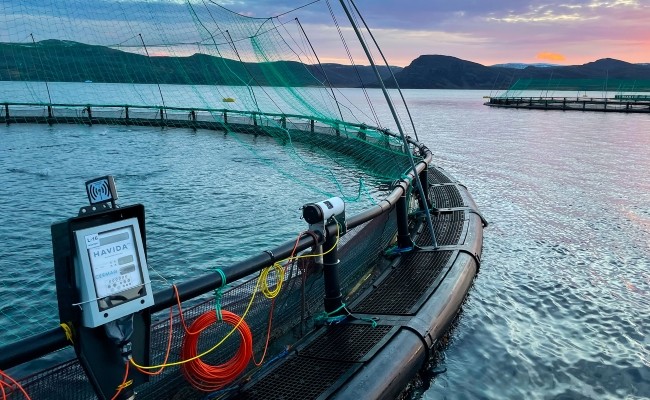

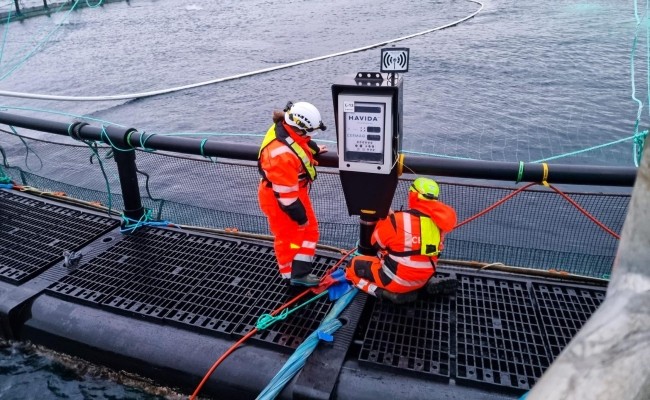

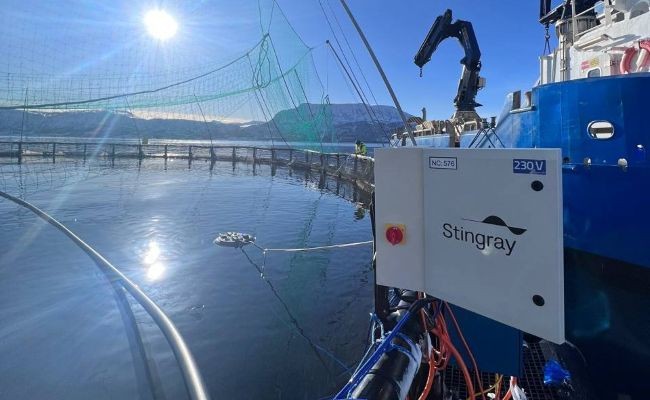

Innendørs eller utendørs? Velg kapsling etter miljø og påvirkning

Ved utendørs plassering er det spesielt viktig å velge riktig type kapsling for å sikre lang levetid og pålitelig funksjon. En høy kapslingsklasse (IP) er ikke alltid tilstrekkelig – du må også ta hensyn til flere ytre faktorer, som:

• UV-stråling
• Raske temperaturendringer
• Regn, snø og fukt
• Kjemikalier, salt og andre eksterne påvirkninger

Selv kapslinger med høy IP-klasse kan få kondensproblemer. Den mest effektive løsningen er å bruke en membranventil, for eksempel vår DAE M12, som monteres direkte på kapslingen. Ventilen muliggjør trykkutjevning, noe som forebygger kondens og beskytter den interne elektronikken.

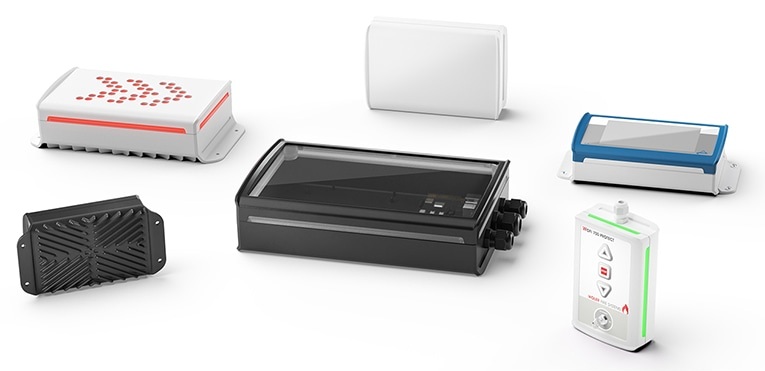

Plastkapslinger – fleksible, lette og designvennlige

Plastkapslinger er et sterkt valg for mange applikasjoner, spesielt når design, vekt og miljøbestandighet er avgjørende.

Fordeler med plastkapslinger:

• Mulighet for kompleks og attraktiv design – ideelt når produktet skal skille seg ut visuelt.
• Lav vekt – perfekt for bærbare enheter eller installasjoner der vekt er en viktig faktor.
• Ruster ikke – plast er helt korrosjonsfritt.

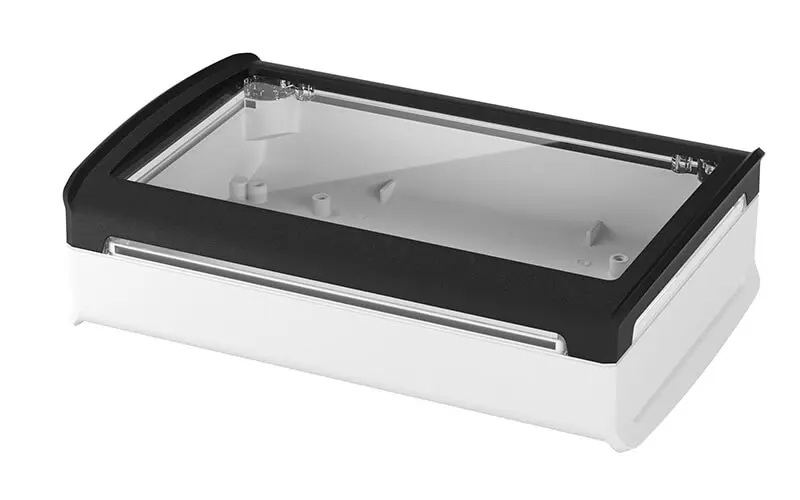

• Transparent lokk – kan velges når visuell inspeksjon eller displayfunksjon er viktig.
• God motstand mot omgivende miljø – riktig plastmateriale tåler kjemikalier, saltvann, smuss og andre ytre påkjenninger.

Aluminiumkapslinger – robuste, varmeavledende og EMC-sikre

Aluminiumkapslinger brukes ofte i industrielle og teknisk krevende miljøer der holdbarhet og EMC-beskyttelse er viktige faktorer.

Fordeler med aluminiumkapslinger:

• Svært robuste og slagfaste – tåler hard behandling og mekanisk påvirkning.
• Utmerkede skjermingsegenskaper (EMC) – beskytter sensitiv elektronikk mot forstyrrelser.
• God varmeavledning – effektiv kjøling av elektronikk uten ekstra komponenter.
• Tåler store temperaturområder – fungerer i både ekstrem kulde og varme.
• Høy kjemisk bestandighet – tåler krevende industrielle miljøer.

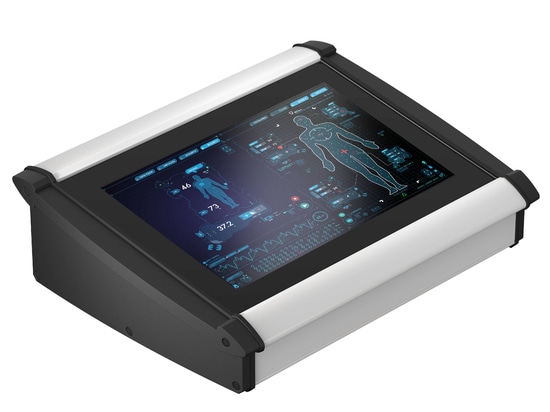

Profilkapslinger i aluminium – fleksibel konstruksjon og smart montering

Profilkapslinger kombinerer aluminiumets styrke med en konstruksjon som gjør dem enkle å tilpasse.

Fordeler med profilkapslinger:

• Attraktiv og moderne design – passer visuelt krevende produkter.
• Enkel lengdetilpasning – gjør det mulig å justere dimensjoner raskt og kostnadseffektivt.
• Smidig montering av kretskort – mange profiler er designet for direkte PCB-innfesting.
• Robuste og slagfaste – samme styrke som tradisjonelle aluminiumkapslinger.
• Ofte svært gode EMC-egenskaper – ideelt for applikasjoner med krav til skjerming.
• Effektiv varmeavledning – aluminiumprofilenes konstruksjon gir naturlig kjøling.

Skjermingsegenskaper (EMC) – velg riktig kapsling fra ETM4Us sortiment

Når elektronikken i en applikasjon kan forstyrre andre systemer eller påvirkes av elektromagnetiske felt, er EMC-beskyttelse avgjørende. ETM4U tilbyr flere kapslingsløsninger med både grunnleggende og avanserte EMC-egenskaper – fra plastkapslinger med ledende overflatebehandling til høyytelses aluminium- og metallkapslinger.

EMC-optimerte aluminiumkapslinger fra Bopla

Mange av Boplas aluminiumserier, som Bocube Alu, Alubos og Alustyle, har naturlig gode skjermingsegenskaper takket være materialets ledningsevne.
EMC-ytelsen kan enkelt forbedres med:

• Ledende EMC-pakninger
• Jordingspunkter
• EMC-optimerte lokk og tetninger

Perfekt for industri, IoT-utstyr og elektronikk som krever stabil drift i miljøer med høy elektromagnetisk støy.

nVent SCHROFF – avanserte EMC-løsninger for 19” systemer og elektronikkmoduler

For applikasjoner der EMC-kravene er kritiske, tilbyr ETM4U SCHROFF-systemer med bransjeledende skjerming:

• Interscale-seriene – små, modulære metallkapslinger med integrert EMC-skjerming
• RatiopacPRO – desktop- og rackmonterte kapslinger med EMC-sett
• Varistar og Novastar 19” skap – EMC-optimerte klimaskap for avansert industri og test/measurement

SCHROFF er ofte førstevalget innen telekom, forsvar, automasjon og måleinstrumenter der EMC-kravene er spesielt høye.

Plastkapslinger fra Bopla – EMC-forbedring med overflatebehandling

Plastkapslinger kan oppnå høy EMC-ytelse gjennom:

• Ledende Cu-lakk (kobberlakk) påført på innsiden
• Bytte av standardpakning til EMC-pakning
• Skjermede gjennomføringer og kabeltrekking

Dette gjør plastkapslinger attraktive der man ønsker å kombinere lav vekt, stor designfrihet og EMC-beskyttelse – for eksempel håndholdte instrumenter, IoT, gateway-løsninger og sensorhubber.

Plassering og bruk – velg kapsling etter applikasjon

• Hvordan skal det ferdige produktet brukes? Monteringsmetode, miljø og belastning påvirker hvilket kapslingsalternativ som er riktig for din applikasjon.

• Velg riktig tilbehør for optimal montering. Til våre kapslinger og skap finnes et bredt utvalg av tilbehør som gjør det mulig å skape en installasjon som er perfekt tilpasset dine behov.

Riktig størrelse – velg kapsling på riktig tidspunkt i utviklingen

• Velg kapsling så tidlig som mulig. Å lete etter kapsling når alle parametere allerede er låst, fører ofte til at man må velge en større og dyrere modell for å få plass til elektronikken.

• Profilkapslinger gir større fleksibilitet. Siden lengden vanligvis kan tilpasses, er profilkapslinger et mer tilgivende alternativ ved varierende mål.

• Fordeler med standardkapslinger. Med et bredt utvalg av standardstørrelser kan du enkelt endre dimensjoner uten å investere i nye verktøy – en kostnadseffektiv og rask løsning i utviklingsfasen.

Monteringsmuligheter – tilpass kapslingen til din elektronikk

• Hva skal monteres i kapslingen? Elektronikk, kretskort, kontakter og mekaniske komponenter stiller ulike krav til kapslingens konstruksjon.

• Ulike kapslinger tilbyr forskjellige monteringsmuligheter. Avhengig av serie og materiale kan du få funksjoner som:
– Spor for enkel innskyving av kretskort (PCB)
– Monteringsklakker i bunn eller lokk
– Mulighet for montering av DIN-skinne
– Forsenket lokk med beskyttende ramme for membrantastatur eller overlays
– Monteringsplate som tilbehør for fleksibel plassering av komponenter

Ved å velge en kapsling med riktige monteringsmuligheter sparer du både tid og kostnader i utviklings- og produksjonsfasen.

Kapslingsklasse (IP) og slagfasthet (IK) – hva betyr tallene?

Når du velger kapsling, er både kapslingsklasse (IP) og slagfasthet (IK) viktige indikatorer på om kapslingen tåler miljøet der sluttproduktet skal brukes. Disse standardene hjelper deg med å vurdere om en kapsling er et egnet alternativ for din applikasjon.

Hva betyr IP-klassifiseringen?

IP etterfølges av to sifre som viser kapslingens beskyttelsesnivå:

Den første sifren angir to forhold:
– Beskyttelse mot berøring av farlige deler (personsikkerhet)
– Beskyttelse mot inntrenging av faste gjenstander (f.eks. støv)

Den andre sifren angir beskyttelsesnivået mot vann (f.eks. regn, spyling, nedsenking).

Merk: IP-klasser tar ikke hensyn til materialets aldring eller temperaturvariasjoner. De angir kun resultatet fra en standardisert testprosedyre.

Hva betyr IK-klassifiseringen?

IK-klass angir kapslingens slag- og støtmotstand.
Den vises som IK etterfulgt av to sifre, der:

• IK10 er høyeste slagfasthet
• IK00 er laveste

Testen utføres ved at en definert vekt (kg) slippes fra en bestemt høyde (cm) mot kapslingen for å simulere mekanisk påvirkning.

IP – første siffer (faste gjenstander og personsikkerhet)

IP – andre siffer (vann)

IK-KLASSIFISERING – Slag- og støtmotstand

Vanlige plastmaterialer og deres brannklassifisering

Kontakt – vi hjelper deg å velge riktig kapsling

Kontakt ETM4U for rådgivning og support om hvordan du velger kapslingen som passer best for ditt prosjekt. Våre eksperter hjelper deg gjerne hele veien – fra valg av standardkapsling til kundetilpassede løsninger.
