Transparent varmefolie fra Bopla for krevende utendørsmiljøer
Transparent varmefolie fra Bopla
Transparent varmefolie fra Bopla GmbH er utviklet for krevende utendørsmiljøer, ekstreme værforhold og store temperaturvariasjoner. I applikasjoner med optiske kameraer og sensorer kreves pålitelig funksjon selv ved regn, snø, høy luftfuktighet og raske temperatursvingninger. For å sikre full drift må kameraets synsfelt holdes helt fritt for kondens, dugg og is – selv små forstyrrelser kan påvirke ytelsen og innebære alvorlige sikkerhetsrisikoer.
Løsningen: transparent varmefolie

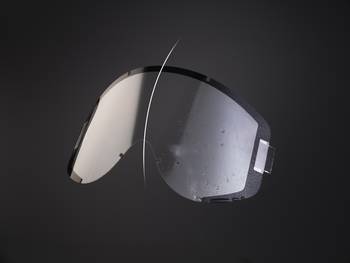

Boplas transparente varmefolie skaper et effektivt og tilnærmet usynlig varmelag som beskytter linser og sensorenes synsfelt mot ytre miljøpåvirkning. Den forhindrer isdannelse, dugg og fukt, og sikrer maksimal optisk klarhet og transparens i alle situasjoner. Med transparent varmefolie fra Bopla opprettholder kameraer og sensorer stabil og pålitelig ytelse – selv i de mest krevende utendørsapplikasjonene.
Smart oppvarming – transparent varmefolie

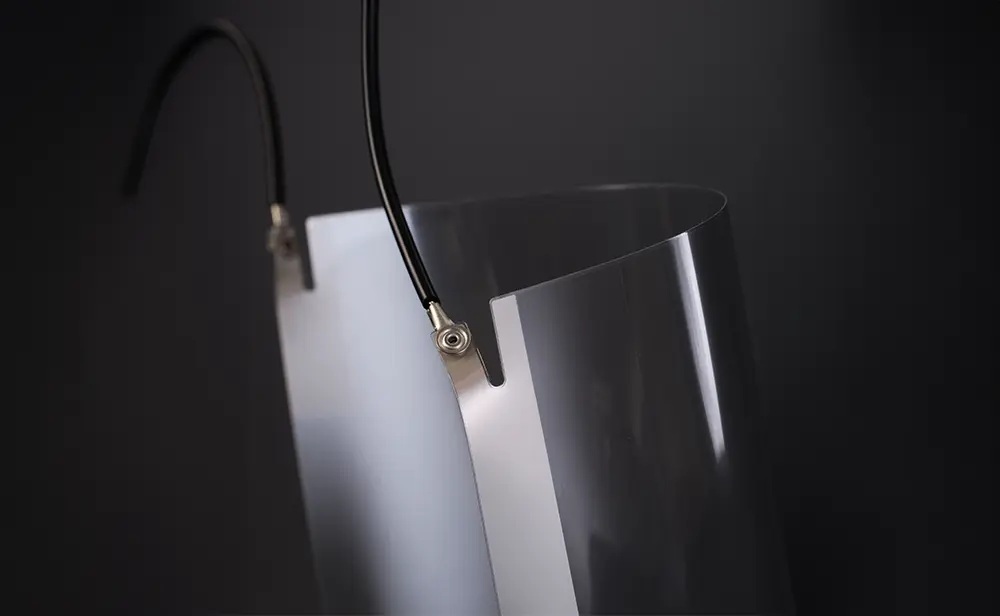

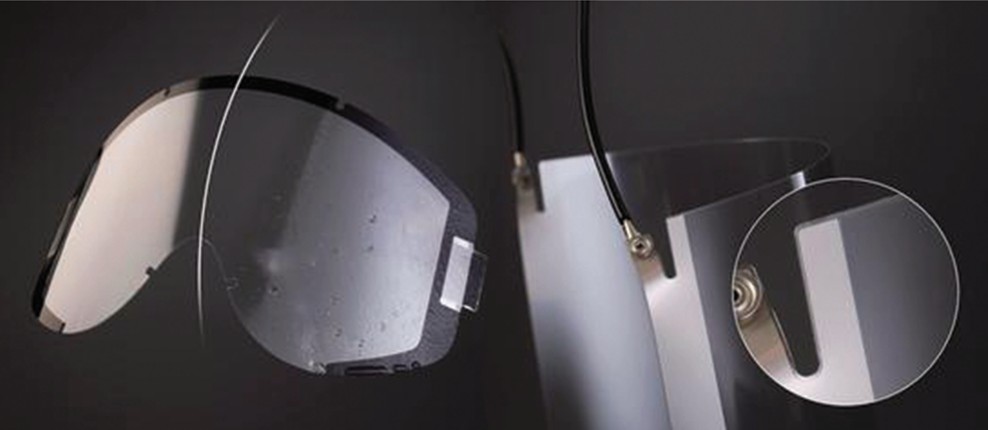

Transparent varmefolie er tynne og fleksible varmefilmer som genererer varme effektivt ved hjelp av elektrisk strøm. De er bygget opp av høyledende materialer integrert i en transparent bærefolie, noe som gir utmerket varmeoverføring samtidig som maksimal optisk transparens opprettholdes. Når varmefolien integreres i en overflate, er den i praksis usynlig.
Den lette og ultratynne konstruksjonen gjør installasjonen enkel, også på ujevne eller buede overflater. Med presis og jevn varmefordeling gir transparent varmefolie energieffektiv oppvarming ved kun å varme opp de overflatene som faktisk trenger det – for eksempel kameraer, sensorer, berøringsskjermer og optiske systemer.
Takket være den robuste metallnett-teknologien (metal mesh) som brukes i konstruksjonen, er varmefolien svært slitesterk og ideell for langvarig utendørs bruk, selv ved ekstreme temperaturer og krevende værforhold.
Metal-mesh-teknologi
Metal-mesh-teknologi muliggjør produksjon av svært transparente, homogene og elektrisk ledende transparente varmefolier. Teknologien er basert på at svært tynne sølvledere trykkes på en folie som er belagt med et ultratynt transparent lag av kobber og karbonnanorør (CNT). Takket være disse avanserte materialene oppnås betydelig lavere resistansverdier sammenlignet med tradisjonelle teknologier, noe som gjør at varmefolien kan drives med lave spenninger – også via batteridrift. Resultatet er høy varmeeffekt med minimalt energiforbruk.
Med en transparens på over 90 % i bølgelengdeområdet 400–900 nm og resistansverdier ned mot 1 Ω/sq er metal-mesh-teknologi ideell for robuste og høyytelses transparente varmefolier. Disse egenskapene gjør teknologien spesielt godt egnet for LiDAR- og radarsystemer, som spiller en stadig viktigere rolle i automatiserte og autonome applikasjoner i krevende miljøer.
Med effekttetthet på opptil 3000 W/m² og makstemperaturer på opptil 85 °C støtter metal-mesh-basert transparent varmefolie et bredt spekter av krevende utendørs- og industriapplikasjoner – fra optikk og sensorteknologi til avanserte machine-vision-systemer.
«Varmefolie basert på transparent elektronikk tilbyr mange fordeler. Ved hjelp av metal-mesh-teknologi oppnår vi betydelig lavere resistansverdier samtidig som produksjonseffektiviteten øker. Smart oppvarming gir samme varmeeffekt med lavere energiforbruk – noe som sparer både energi og verdifull tid for brukerne.»
— Sebastian Gepp, Head of Printed Electronics Development, KUNDISCH
Tekniske data
-
Effekttetthet opptil 3000 W/m² og maksimal temperatur 85 °C
-
Transparens opptil 93 %
-
Egnet for kamera-, LiDAR- og radarsystemer
-
Spesifikk resistans: 1 Ω/sq
-
Varmefolien kan etterbearbeides med silketrykk
-
Fleksibel og enkel å integrere
-
Kan struktureres etter applikasjonens krav
-
Standardstørrelse: 250 × 430 mm (spesialmål på forespørsel)
-
Små serier er allerede kostnadseffektive
-
Bredt bruksområde
Hva er fordelene med metal-mesh-teknologi?
Produksjon av transparent varmefolie stiller høye krav til materialer som samtidig må være svært elektrisk ledende og svært transparente – en kombinasjon som er vanskelig å oppnå med konvensjonelle teknologier. Metal-mesh-teknologi løser denne utfordringen.
Med denne metoden produseres homogene, transparente og elektrisk ledende filmer gjennom en flerlagsbasert trykkeprosess. To ultratynne sølvledere trykkes på folien for å lede den elektriske strømmen. Mellom disse lederne finnes et transparent funksjonelt sjikt bestående av en blanding av mikrometertynn kobber og karbonnanorør (CNT). Dette sjiktet gir utmerket elektrisk ledningsevne samtidig som det forblir tilnærmet usynlig.
Sammenlignet med tradisjonelle materialer som ITO (indiumtinnoksid) tilbyr metal-mesh-basert varmefolie betydelig lavere resistansverdier. Dette betyr at samme varmeeffekt kan oppnås med langt lavere energiforbruk. Resultatet er at transparent varmefolie raskt når arbeidstemperatur, noe som sparer både energi og tid for brukeren.
En annen viktig fordel er den høye designfleksibiliteten. Med etablerte trykkteknikker kan varmestrukturen tilpasses nøyaktig etter kundespesifikke krav. En enkel rektangulær belegging er ikke alltid optimal for å oppnå ønsket varmeeffekt med definerte elektriske parametere. Metal-mesh-teknologi gjør det mulig å skreddersy geometri, resistans og varmeegenskaper for hver enkelt applikasjon.
I tillegg muliggjør teknologien betydelig høyere produktivitet sammenlignet med tradisjonelle produksjonsmetoder, noe som forbedrer skalerbarhet og kostnadseffektivitet – spesielt ved serieproduksjon.
